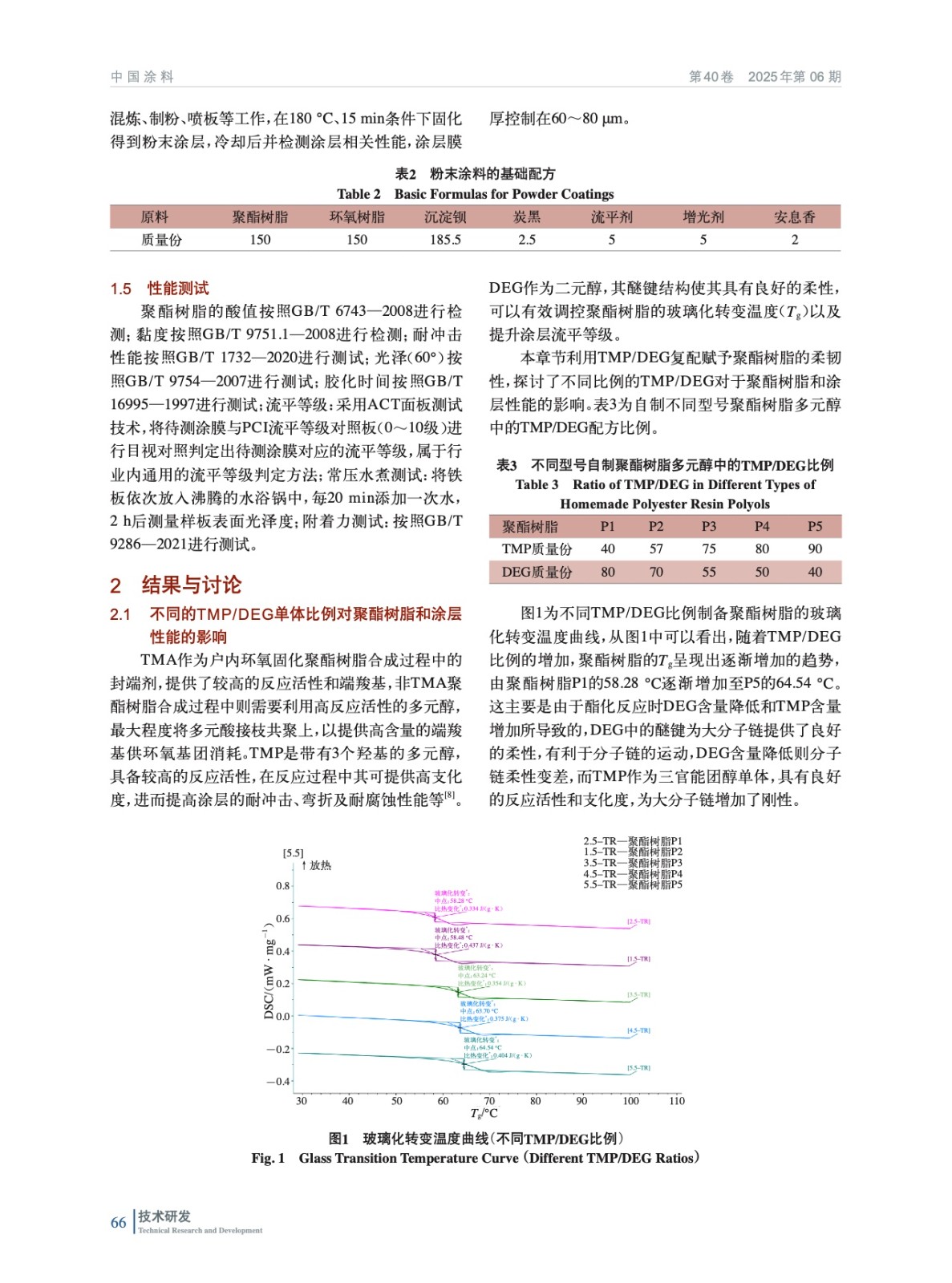

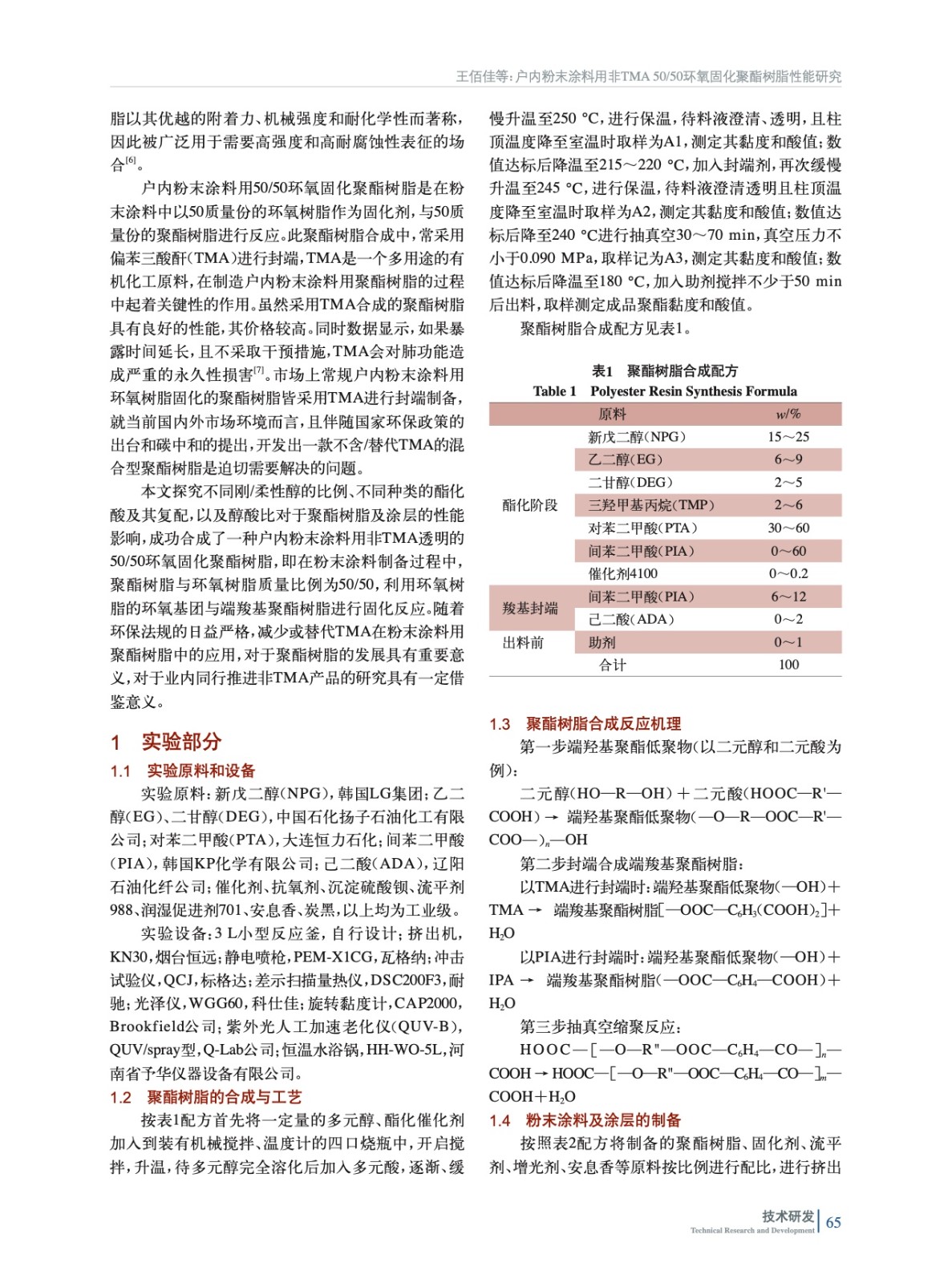

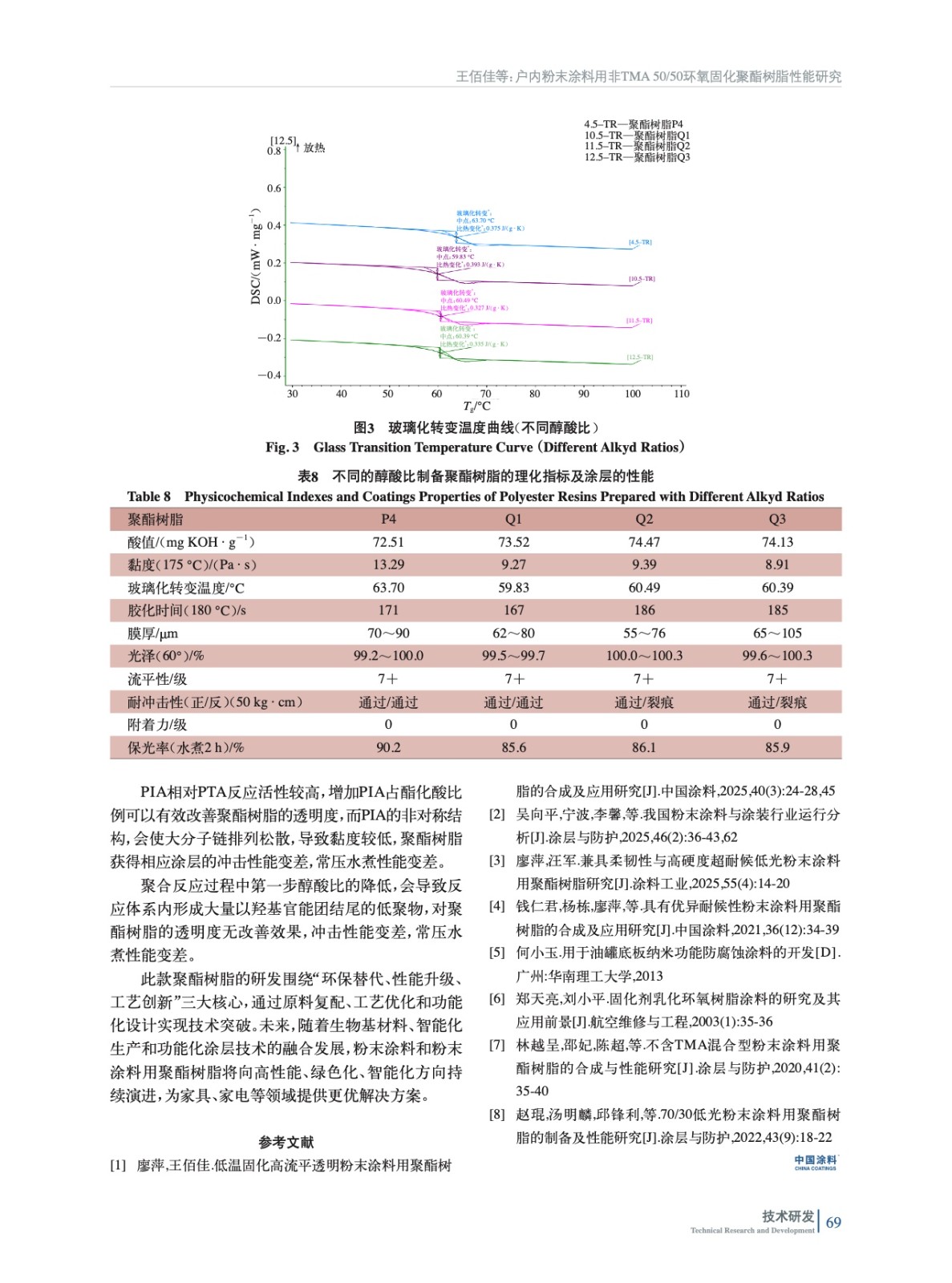

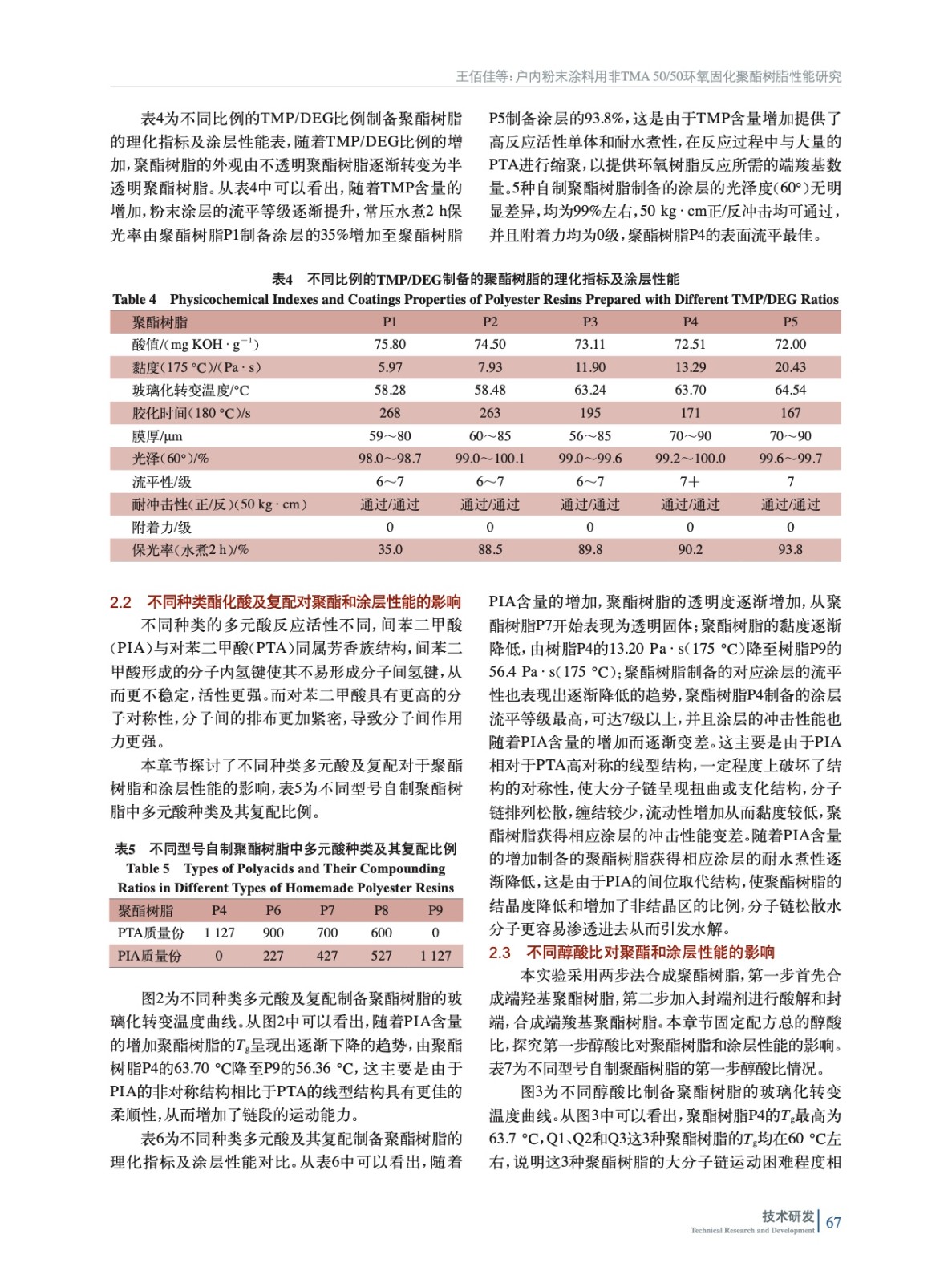

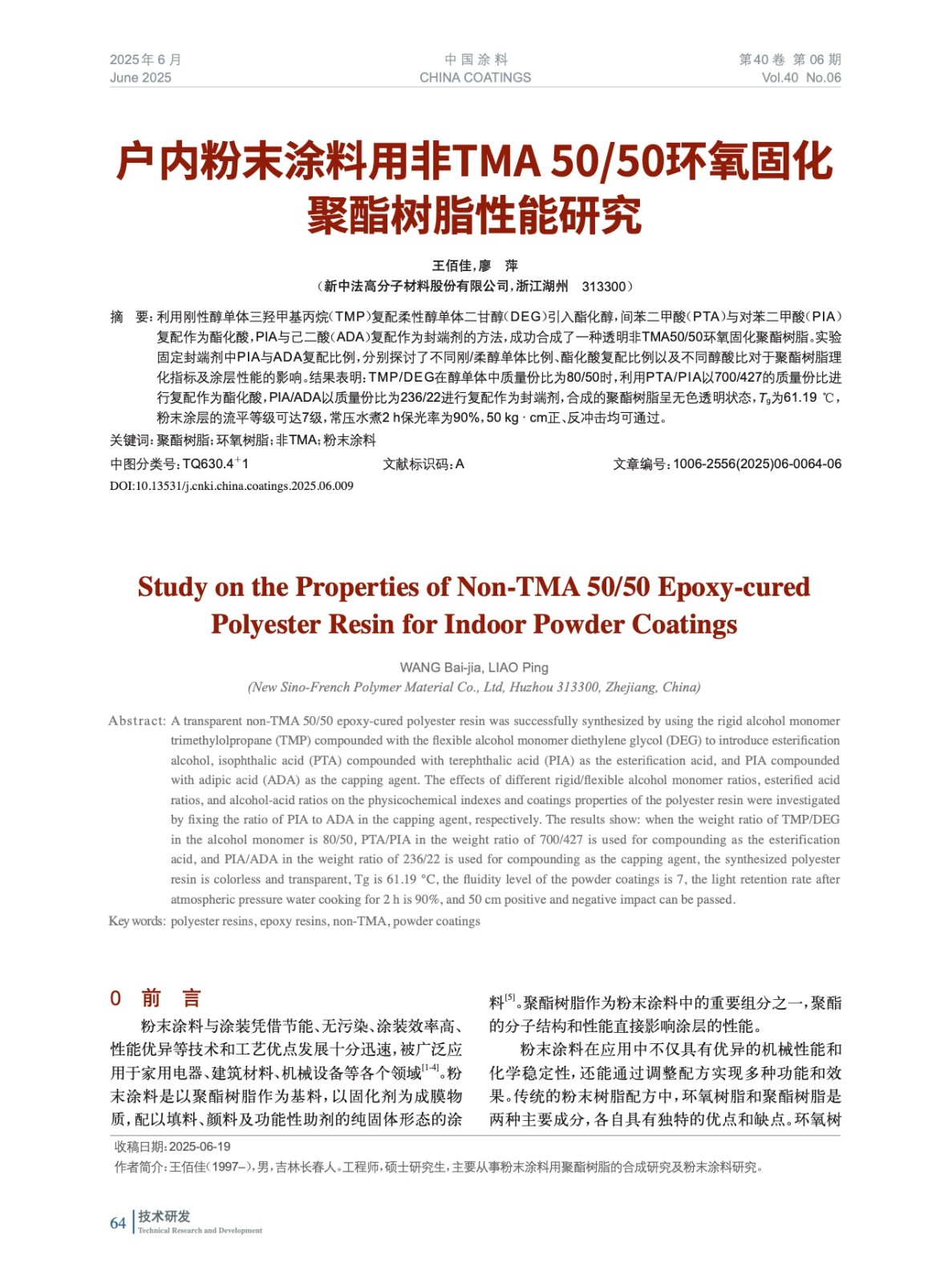

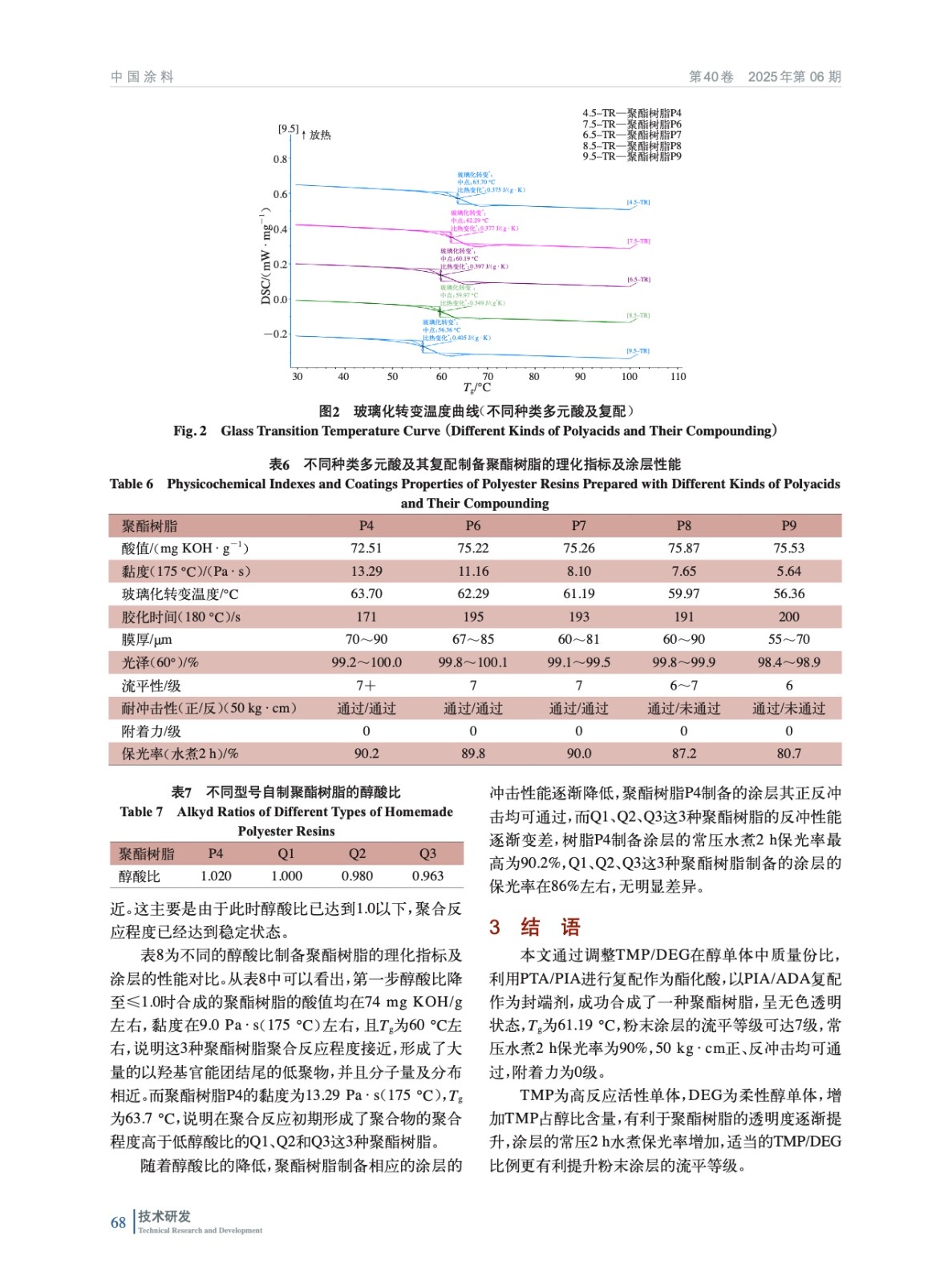

摘要：利用剛性醇單體三羥甲基丙烷（TMP）復(fù)配柔性醇單體二甘醇（DEG）引入酯化醇，間苯二甲酸（PTA）與對(duì)苯二甲酸（PIA）復(fù)配作為酯化酸，PIA與己二酸（ADA）復(fù)配作為封端劑的方法，成功合成了一種透明非TMA50/50環(huán)氧固化聚酯樹脂。實(shí)驗(yàn)固定封端劑中PIA與ADA復(fù)配比例，分別探討了不同剛/柔醇單體比例、酯化酸復(fù)配比例以及不同醇酸比對(duì)于聚酯樹脂理化指標(biāo)及涂層性能的影響。結(jié)果表明：TMP/DEG在醇單體中質(zhì)量份比為80/50時(shí)，利用PTA/PIA以700/427的質(zhì)量份比進(jìn)行復(fù)配作為酯化酸，PIA/ADA以質(zhì)量份比為236/22進(jìn)行復(fù)配作為封端劑，合成的聚酯樹脂呈無色透明狀態(tài)，Tg為61.19 ℃，粉末涂層的流平等級(jí)可達(dá)7級(jí)，常壓水煮2 h保光率為90%，50 kg·cm正、反沖擊均可通過。
