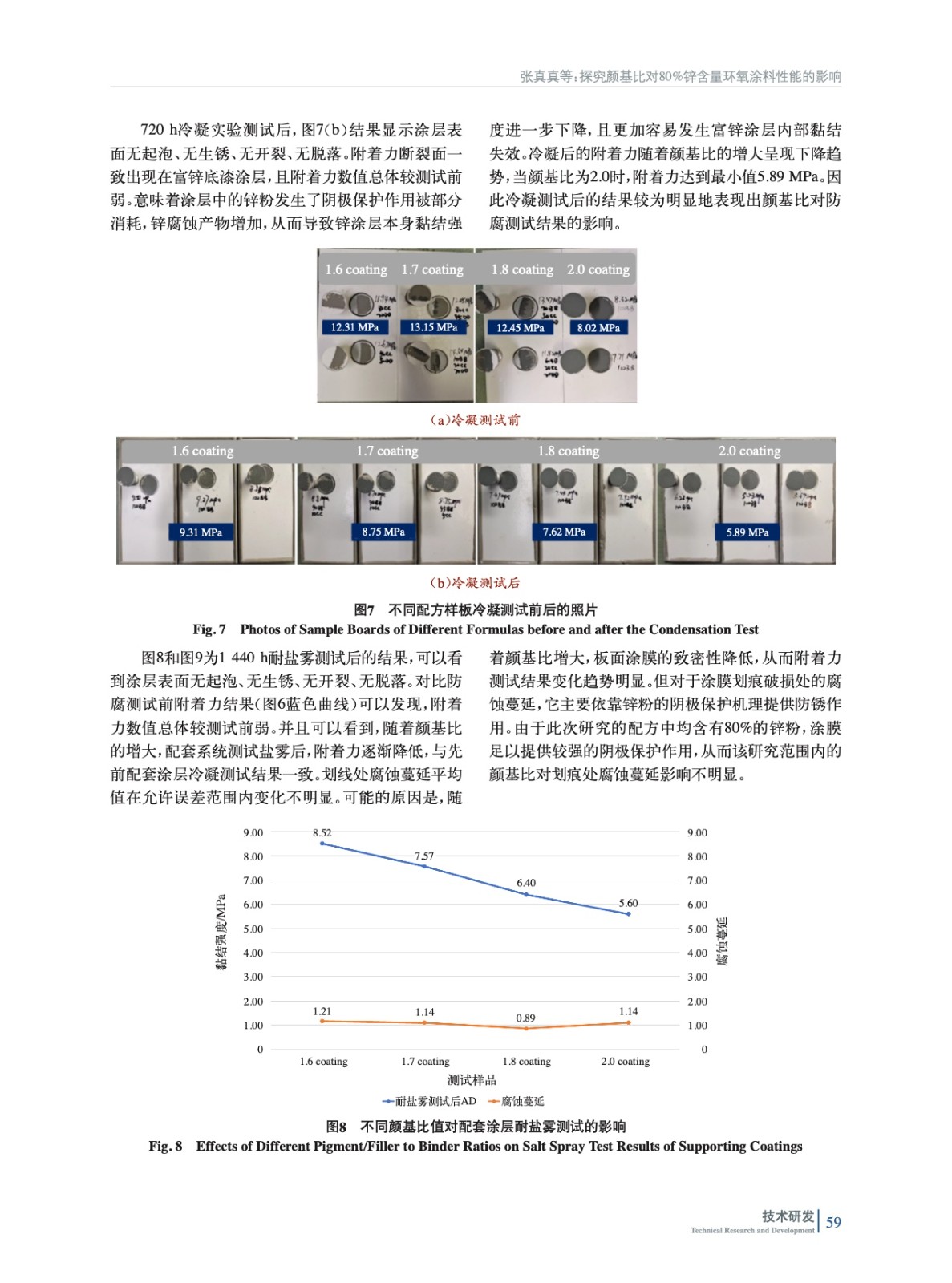

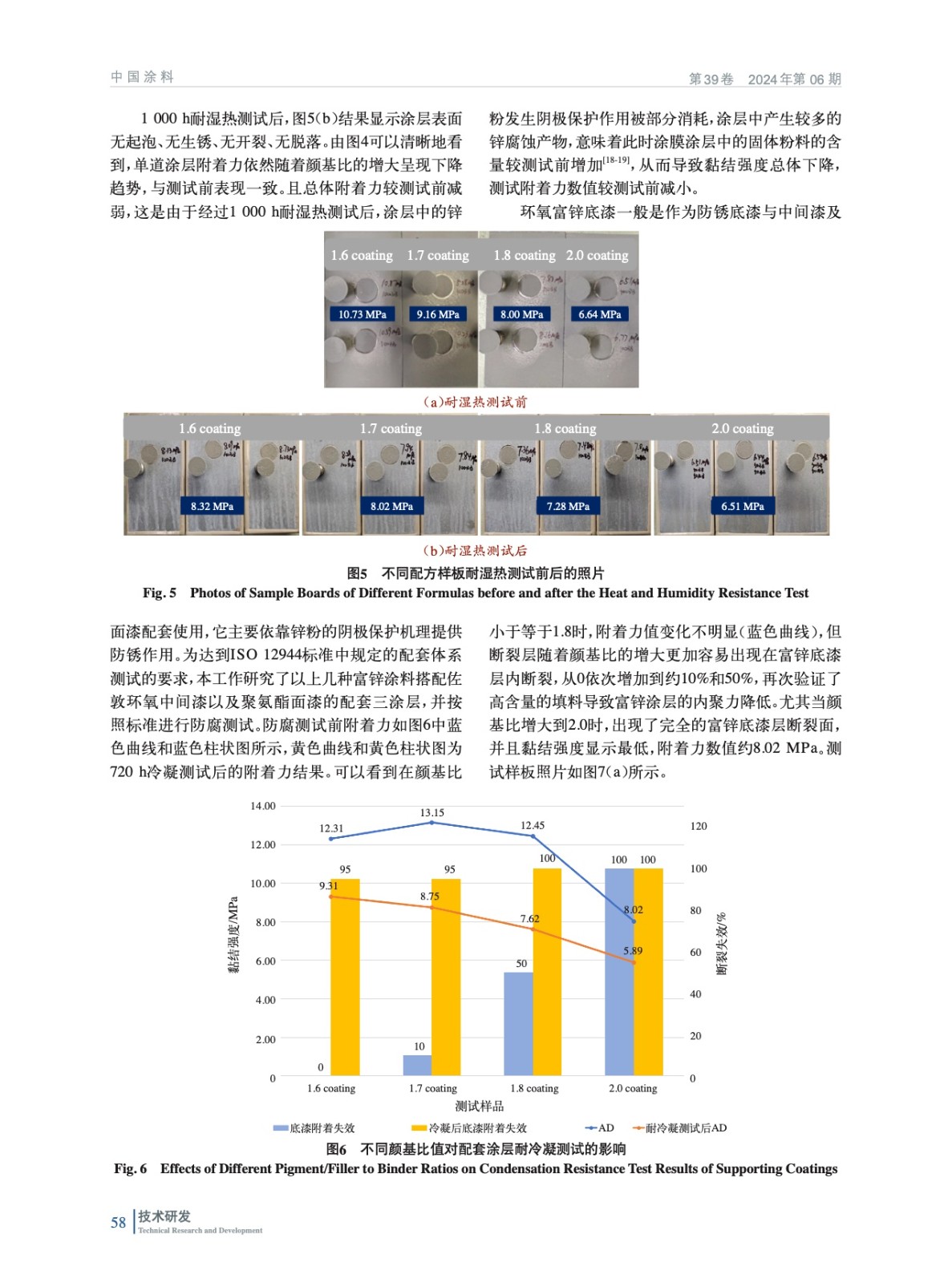

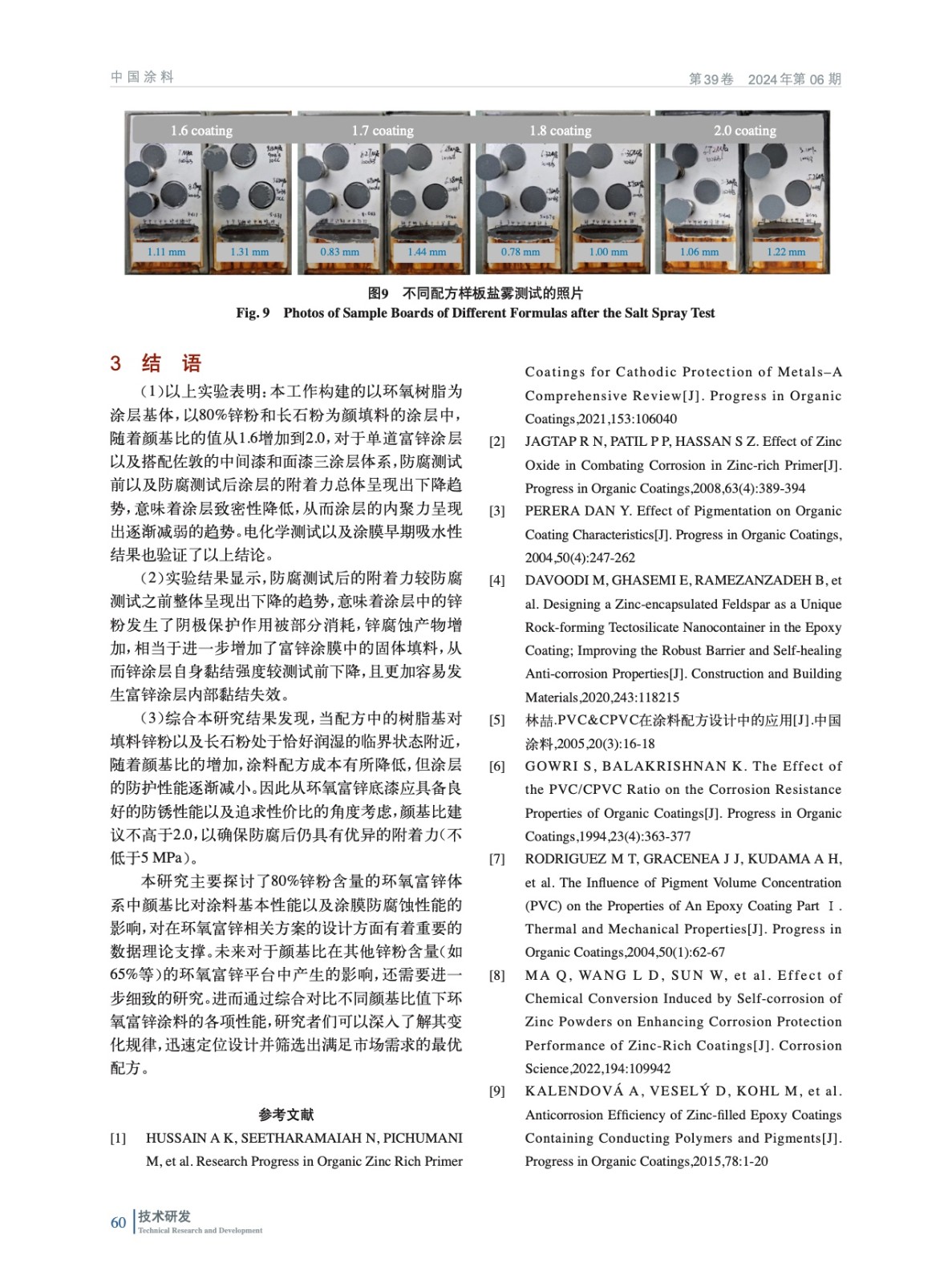

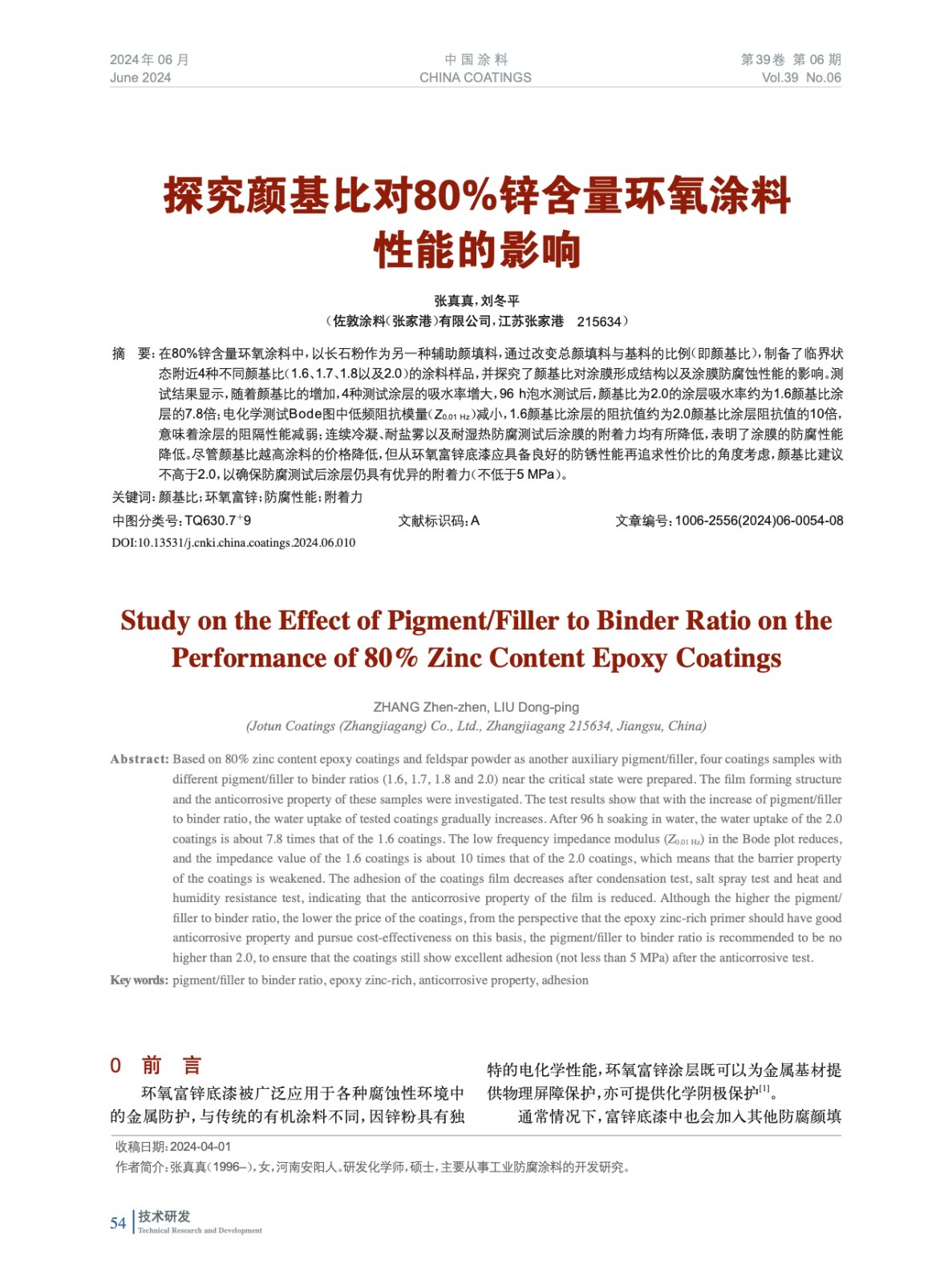

摘要：在80%鋅含量環(huán)氧涂料中，以長石粉作為另一種輔助顏填料，通過改變總顏填料與基料的比例（即顏基比），制備了臨界狀態(tài)附近4種不同顏基比（1.6、1.7、1.8以及2.0）的涂料樣品，并探究了顏基比對涂膜形成結構以及涂膜防腐蝕性能的影響。測試結果顯示，隨著顏基比的增加，4種測試涂層的吸水率增大，96 h泡水測試后，顏基比為2.0的涂層吸水率約為1.6顏基比涂層的7.8倍；電化學測試Bode圖中低頻阻抗模量（Z0.01 Hz）減小，1.6顏基比涂層的阻抗值約為2.0顏基比涂層阻抗值的10倍，意味著涂層的阻隔性能減弱；連續(xù)冷凝、耐鹽霧以及耐濕熱防腐測試后涂膜的附著力均有所降低，表明了涂膜的防腐性能降低。盡管顏基比越高涂料的價格降低，但從環(huán)氧富鋅底漆應具備良好的防銹性能再追求性價比的角度考慮，顏基比建議不高于2.0，以確保防腐測試后涂層仍具有優(yōu)異的附著力（不低于5 MPa）。
